UP Xtreme i11 Edge Compute Enabling Kit

Intel - zertifiziertes Entwickler-Kit mit Stromversorgung von Intel® SoC .

UP Xtreme i11 Edge Compute Enabling Kit

Entfesselung das neue UP Xtreme i11 Edge Computıng Aktivierungskit , angetrieben durch die Intel® Core ™ Prozessoren der 11. Generation mit Iris ® X z Grafiken . Es liefert größer Leistung und besser Effizienz zum beide für allgemeine Zwecke Anwendungen und Künstlich Intelligenz (KI) auf der Edge . Nutzung das nächste Generationennetzwerk für _ Internet der Dinge Geräte , diese 5G- fähige Plattform ( mit optionales Modem) kann effizient verbinden und zusammenarbeiten zwischen Kante und das Wolke .

Mit stromsparend Computıng und Grafik , der UP Xtreme i11 Edge Computıng Enabling Kit ist optimiert zum Schnelligkeit , Zuverlässigkeit u _ Effizienz . Das Integration von Neuem Iris ® X z Grafik rühmt sich 96EUs, die die meisten mächtig integriert Grafik verfügbar . Es bietet eine starke Reihe von Funktionen , insbesondere : 40 -poliger GPIO - Header , Dual Ethernet 1 Gbps i219 plus 2,5 Gbps i225, mehrere Videoausgänge über HDMI 2.0b, DP 1.4 , eDP und Typ -C USB.

HINWEIS : Bitte Hinweis dass ADC derzeit nicht funktioniert fällig zu Coreel Rückfall ( Zukunft Coreel Freigaben Wille Fix das Problem ).
HINWEIS : Bitte Hinweis das das Der neueste NVM für den i225 IT-Ethernet- Controller funktioniert nicht unter Ubuntu Linux. Bitte verweisen hier zum mehr Infos .



Download Datenblatt

Intel-Entwicklerzone ( IDZ )



Intel® Titanium - Partner

Mächtig

Das neuster Intel® Core ™ Prozessor der 11. Generation mit Intel Iris X z Grafik ( ehemals Tiger Lake UP3) Kräfte das UP Xtreme i11 Edge Compute Enabling Kit und Uhren hoch bis 4,4 GHz mit nur 28 Watt TDP und 15 Watt cTDP .

Intel® Iris® X e Grafik zur Verfügung stellen hoch bis 96EU, das ist fast zweimal das Leistung entsprechend _ Ice Lake Gen 11 im gleiche TDP.

metin, ölçü aleti, cihaz, metre içeren bir resim Açıklama otomatik olarak oluşturuldu

Schnell

  • NVMe , USB 3.2, USB 4.0 Typ C
  • 5G unterstützt für ultra- zuverlässig niedrig Latenz Kommunikation
  • Intel® Ethernet-Controller i225 läuft mit 2,5 Gbit /s Geschwindigkeit

40-pin-100-pin_b

Erweiterbar

Industrie & Sicherheit

  • Unterstützt Standard Industrie 12V Stromversorgung Eingang mit abschließbar _ Energie Verbinder
  • Reduzieren Latenz und Jitter minimieren mit Intel® Time Coordinated Computing (TCC ) und zeitsensitiv Netzwerktechnologie (TSN) .
  • Industrielle I/ Os : COM -Anschlüsse (RS232/422/485), Phoenix-Anschluss
  • TPM 2.0 und Inband - ECC werden unterstützt

metin, elektronik eşyalar, devre içeren bir resim Açıklama otomatik olarak oluşturuldu

KI bereit

  • Ressource optimieren Zuweisung für KI- Störungen an der Kante über Intel® Distribution des OpenVINO ™ -Toolkits über CPU, GPU und VPU
  • Optionale VPU von Hinzufügen von UP AI Core XM2280 *, Geschwindigkeit hoch Ihre KI- Entwicklung durch nutzen Proben und verschiedene vortrainiert Modelle das Kommen Sie mit das Kit
    *UP AI Core XM2280: nur für UPX-EDGE-TGLi7-A10-16128-FDAI & UPX-EDGETGLi5-A10-16128- FDAI

Produktionsreif rechnen System

UP Xtreme i11 Edge Computıng Das Aktivierungskit ist produktionsbereit für mehrere vertikale Märkte zum Robotik , Automatisierung , Einzelhandel , KI und IoT .

Der Bausatz kommt mit Intel® Distribution of OpenVINO ™ Toolkit vorinstalliert zu machen Ihre KI und Computer Vision Anwendung schneller . Es ist auch kompatibel mit Intel® OneAPI , das ist einfach zu Installieren über Befehl Linie .






Board Details

UP Xtreme i11 Board Front
UP Xtreme i11 Board Back

Hardware- Übersicht



  • UP Xtreme i11 Edge Compute Enabling Kit mit das neuesten Intel® Core der 11. Generation SoC , auf bis 4,4 GHz
  • Intel® UHD-Grafik ( Core ™ i3) / Intel® Iris XE ( Core ™ i5 & i7)

Technik Spezifikationen



UP Xtreme i11 Board- Übersicht

1) RTC-Batterieanschluss

14) 40-poliger HAT-Anschluss

10) Power-Modus-Jumper

15) DDR4-SO-DIMM

2) Gbit/s-Ethernet-Port RJ-4 5 Intel 225)

16) Audiobuchse

3) Gbps-Ethernet-Port RJ-45 Intel 219)

17) USB 4.0 (Typ C) + DP 14

4) DisplayPort

18) BIOS-Header

5) HDMI

19) 10-poliger RS232/422/485-Header

6) USB-Typ-A-Dual-Port (1x USB 3.2 Gen 2, 1x USB 2.0)

20) 10-poliger RS232/422/485-Header

7) USB-Typ-A-Dual-Port (2x USB 3.2 Gen 2)

21) PCIE [x4]-Steckplatz

8) Abschließbarer 12-V-Gleichstromeingang

22) M.2 3052 B-Schlüssel

9) AT/ATX-Modus

23) M.2 2230 E-Schlüssel

11) SATA

24) Lüfteranschluss

12) SATA-Stromversorgung 5 V/12 V

25) M.2 2280 M-Schlüssel (unterstützt NVME SSD)

13) Power-Pin-Header

26) Prozessor




System

UP Xtreme i11

SoC

Intel® Core ™ i7-1185GRE ( bis bis 4,4 GHz)

Intel® Core ™ i5-1145GRE ( bis bis 4,1 GHz)

Intel® Core ™ i3-1115GRE ( bis bis 3,9 GHz)

Intel® Celeron® 6305E ( bis bis 1,8 GHz)

# der Coree

i 3-1115GRE/ Celeron 6305E-Duo Core

i 7-1185GRE/i5-1145GRE-Quad- Core

Grafik

Intel® Iris ® X e -Grafik – i7-1185GRE/i5-1145GRE

Intel® UHD-Grafik für Intel® Prozessoren der 11. Generation – i3-1115GRE/ Celeron 6305E

VPU

Optional über M.2 2280

FPGA

Intel® FPGA Altera Max V für 40-poligen GP- Bus

System Erinnerung

2x DDR4 2 Kanal SO-DIMM VERTIKAL MAX 64GB @ 3200MT/s

Speicherkapazität _

über 1x SATA 3.0 CONN mit POWER CONN / 1xM.2 2280 M Key ( combo 2x PCIE[x1]) NVME

RTC

Ja

Wake-on-LAN ( WoL )

Ja

Wachhund Timer

Ja

PXE

Ja

kompatibel Betriebs System

Microsoft Windows 10 voll Ausführung

Ubuntu 20.04

Yocto Projekt 3.0/3.1 Coreel 5.4

Leistung

12V DC-IN ( abschließbar Stecker )

Leistung liefern Typ

AT/ATX ( Standard- AT- Modus )

Leistung Verbrauch ( typisch )

60 W

Abmessungen (L x B)

120 x 122 mm

Betriebstemperatur _

0°C ~ 60°C (32°F ~ 140°F)

Lagertemperatur _

-40 °F ~ 176 °F (-40 °C ~ 80 °C)

Betriebsfeuchtigkeit _

0 % ~ 90 % relativ Feuchtigkeit , nicht kondensierend

Zertifizierung

CE/FCC-Klasse A, RoHS konform

Kühlung

Aktiver Kühler

Andere

4 LEDs YRGB ( unter Ethernet-Anschluss)

1x Leistung Taste

1x Reset- Taste

Zubehör

1x RTC -Batterie

1x aktiv Kühlkörper

Herkunftsland _

Taiwan

Langlebigkeit

2035

Anzeige

HDMI

1 (HDMI 2.0b)

DP

1x DP+ 1x USB Typ C ( 1x DP 1.4/ USB4.0)

MIPI DSI/ eDP

1 x eDP (4K bei 60 Hz)

E/A

Audio

HDMI - Audio x 1, DP - Audio x 1, Soundwire Codec zum Audio Ausgang / Mikrofon In /, I2S

USB

3x USB 3.2 Gen 2 ( Typ A)

1xUSB 2.0

1x USB 4.0 ( Typ C)

UART

1 x HSUART ( Stiftleiste )

Serieller Anschluss

Fintek F81801,2x RS232/422/485

HDD -Schnittstelle

1 x SATA 3.0

Erweiterungssteckplatz

1x M.2 2280 M Schlüssel ( unterstützt NVME SSD)

1x M.2 2230 E- Schlüssel

1x M.2 3052 B- Schlüssel

1x PCI-E[X4] ( Adapterplatine Zubehör erforderlich )

40-poliger GP- Bus

1

AIO/DIO

über GP -Bus

SIM-Steckplatz

1

Andere

Infineon TPM SLB9670 an Bord

Konnektivität

Ethernet

1 x 1 Gb LAN (i219), 1 x 2,5 Gb LAN (i225),

* vPRO ist nur verfügbar in i7/i5-CPU

WLAN 5/6

Optional ( über M.2 2230) – Intel® AC9260 -Karte

Bluetooth

Optional ( über M.2 2230) – Intel® AC9260 -Karte

LTE/4G/5G

Optional ( über M.2 3042/3052)




Download Datenblatt

Erweiterungen

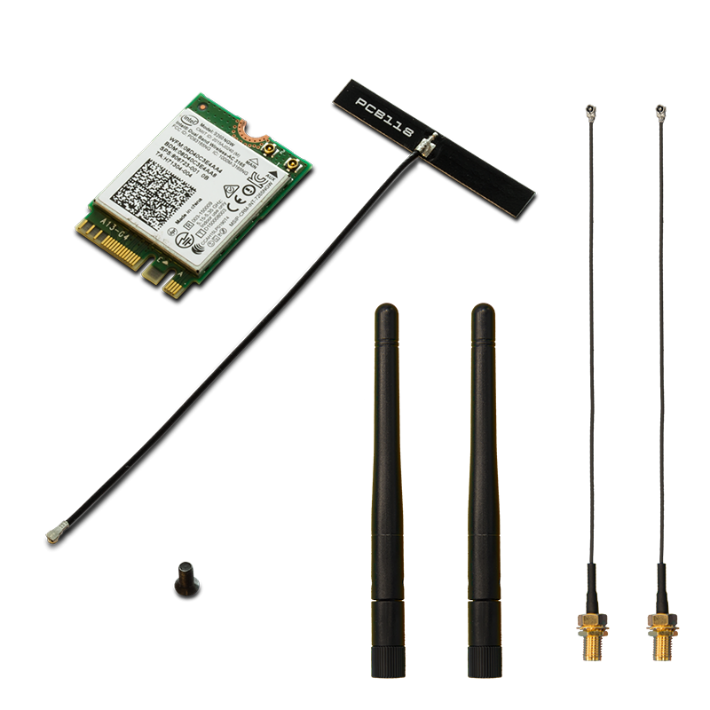

Wifi Kit

Intel® Wireless-AC 9260 802.11ac, Bluetooth 5.0

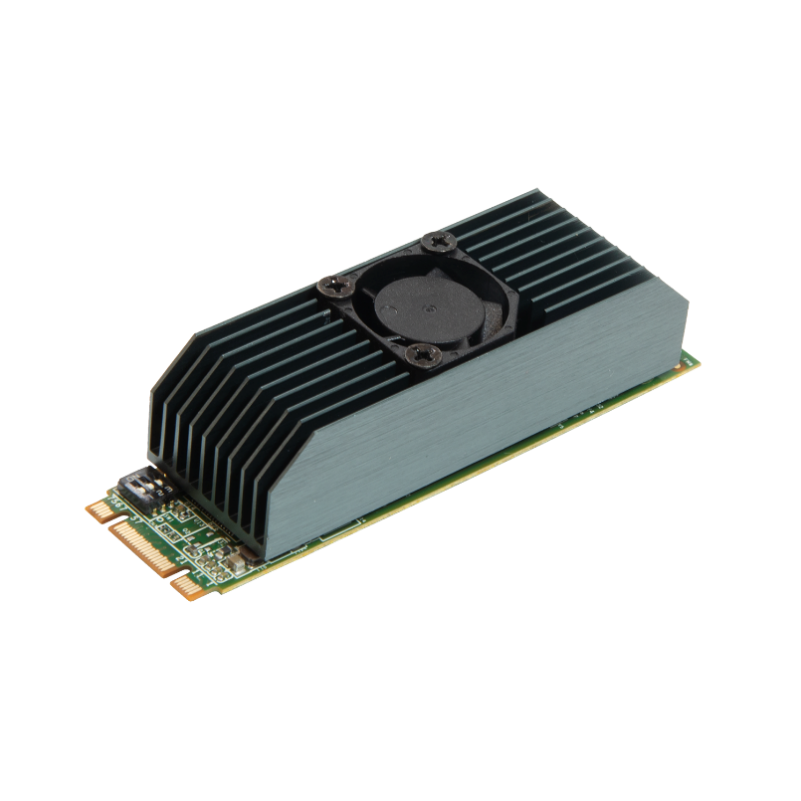

AI Core XM 2280

UP AI Core XM 2280 2x Myriad ™ X VPUs



Was kannst du erreichen mit dieser Bausatz?

UP Xtreme i11 Edge Computıng Das Enabling Kit verfügt über einen M.2-3052-Steckplatz 5G- Module unterstützen zu Aktivieren Sie Ultra- Low Latenz und zuverlässig Übertragung von Daten zu / von Massen von IoT Geräte , die stellt sicher das Konvergenz von 5G, KI, Cloud Computing, Datenanalyse und IIOT .

Kombiniert mit Intel AI Accelerator und Intel® Distribution des OpenVINO ™ -Toolkits beschleunigt es Computer Vision (Lebenslauf) und Deep - Learning -Inferenz aus Edge zu Wolke. Es Auch bietet an vortrainiert Modelle und _ voroptimiert Coree zu Zunahme Leistung für KI.

Alles bekommt schlauer wenn 5G und KI sind integriert . Gigabyte Geschwindigkeit und Zugang zu fest Mengen an Daten bietet eine gute Stiftung für KI zu entwickeln . Ultra zuverlässig , niedrig Latenz ermöglicht es der KI einwandfrei Arbeit innerhalb / mit alle Internet der Dinge Geräte .

Vertikal Märkte

ROBOTIK

  • E/A -Schnittstellen Dazu gehören USB 4.0 Typ - C, USB 3.2 Typ -A, Ethernet-Controller i225 und HDMI 2.0b.
  • 40-poliger GP- Bus gibt das Flexibilitäten zu verschiedene Sensoren anschließen _ _ und zeigt
  • Hohe Rechenleistung und Grafik Fähigkeit mit niedrig Energie Verbrauch , perfekt für AMR

VISION

  • Leistungsstarke CPU und VPU mit verbessert Kommunikation Fähigkeiten
  • Unterstützt ÖffneVINO zum Verbesserte KI in Objekt/ Einbruch Erkennung , Gesicht Erkennung und Überwachung
  • 5G aktiviert zum zukünftige Smart Homes und Städte
  • Verbessert Anwendungen in AR und 3D Vision Leistung Motoren mit schnellere Grafikkarte

INDUSTRIELLE AUTOMATISIERUNG

  • 12-V-DC -Eingang bereit zum industriell verwenden
  • TSN - Echtzeitnetzwerk mit Unterstützung für TPM 2.0 und Inband- ECC
  • Ermöglicht Massiver Maschinentyp _ Kommunikation ( mMTC )
  • Extrem zuverlässig Niedrig Latenz Kommunikation mit Enhanced Mobile Broadband ( eMBB ) über 5G

EINZELHANDEL

  • Schneller und mehr effiziente Videoanalyse _ zu Hebelkraft Ende des Benutzers Einkaufen Fähigkeiten
  • 5G aktiviert niedrig Latenz Kommunikation zum Drohne Lieferungen
  • KI und Internet der Dinge aktiviert zum besser logistisch Operationen

GESUNDHEITSPFLEGE

  • Zukunft des Gesundheitswesens mit 5G für Fernbedienung Geduldig Überwachung und Telemedizin Termine
  • Internet der Dinge mit Gesundheitspflege über tragbar Geräte

Block Diagramm
