UP Xtreme Serie
Beste Leistung und Vollständig KI-fähig
UP Xtreme Serie
UP Xtreme Serie ist die Erste hoch Leistung , kompakt und erweiterbares UP Board , angetrieben durch die Ultra- Low Power Intel® Core ™ Prozessoren der 8. Generation i3/i5/i7 & Celeron CPU. Mit einer Größe von nur 120 mm x 122 mm bietet es eine umfassende Reihe von Funktionen und I/O welche erlaubt Sie zu erreichen erstaunlich Leistung in nur 15W.
Kombinieren das roh Leistung des UP Xtreme Boards mit AI CORE X zu Schub Ihre KI auf der Edge Lösung . Treffen das die meisten Komplett Produkt Familie von Beschleunigern für neuronale Netzwerke zum Edge Geräte . Das Erweiterung Bretter sind verfügbar in MiniCard / mPCIe , M.2 2230 und M.2 2280. Mit nur ein paar Watt Leistung _ Verbrauch , jeweils Chip liefert hoch zu vier Billion Operationen pro zweite (TOPS) mit einem Neural Compute Engine kann liefern _ hoch zu ein TOPS für das ultimative moderne Kante Lösung .
|
|
Intel® IoT - Lösungsallianz |
|
|
Mächtig Die UP Xtreme Serie wird mit Strom versorgt durch die 8. Generation , Ultra- Low Power Intel® Core ™ i3/i5/i7 & Celeron- CPU. Es kann takten hoch bis 4,6 GHz verwenden nur 15W TDP. Das interne GPU ist die beeindruckende Intel® UHD Graphics 610 und ist in der Lage , 4K- Videoausgabe zu ermöglichen . Es läuft an einer Basis Frequenz von 350 MHz und erreichen kann hoch bis maximal 1,05 GHz. |
|
|
KI bereit UP Xtreme bietet Hochleistungs- KI - Verarbeitung zum Kante rechnen Anwendungen . Es ist ausbaufähig _ _ hoch bis 6x Intel® Movidius ™ Myriad X VPU und unterstützt UP AI Core X, AI Core XM 2280, Vision Plus X und Net Plus. |
|
|
Erweiterbar
|
|
|

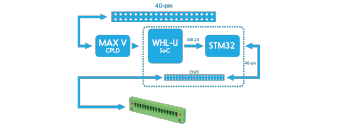

Programmierbare E/A über MCU Das Die eingebettete MCU ist ein ARM M3- basierter STM32F103C8T6 , der mit 72 MHz arbeitet die I/O freigelegt über 40-Pin- Wafer Stecker . Die MCU kommt vorprogrammiert mit die CEC- Funktionalität (Consumer Electronics Control). Entwickler können auch nehmen Vorteil der _ vielseitige STM32-MCU, die E/A neu definiert verschiedene Rahmen und Werkzeuge . |
|
|
Industriell Der UP Xtreme bringt industriell Klasse Merkmale zu die UP -Produktlinie , wie zum Beispiel :
|
|
|
Gemeinschaft Unterstützt Bei der Herzstück von UP Squared Lügen unsere Online-UP- Community . Es besteht aus Benutzern und Entwickler wer pro-aktiv Unterstützung und Teilen Wissen mit jeder Sonstiges zu Hilfe Projekte auf den Weg bringen zum Leben. Technischer Support , Downloads und _ Problem Schießen sind verfügbar in der UP Community . |
|
|
Produktionsreif rechnen System Das Kompatibilität mit Linux, Android u alle die Windows 10 -Distributionen geben Sie Großartig Flexibilität , Skalierbarkeit und _ schnelle Markteinführung . _ |
System Einzelheiten
Hardware- Übersicht
- UP Xtreme Board mit Intel Core der 8. Generation Prozessoren
- Intel® UHD-Grafik 610
- CE/FCC Klasse A zertifiziert
- WLAN , Bluetooth und LTE bereit
Software Überblick
- kompatibel mit Microsoft Windows 10 voll version , Linux ( ubilinux , Ubuntu, Yocto ) und Android
- Optional zu Kommen Sie vorinstalliert mit Windows 10
Technik Spezifikationen
UP Xtreme Edge Computıng Kit aktivieren
|
SoC |
Intel® Core ™ i7-8665UE ( bis bis 4,4 GHz) |
|
Intel® Core ™ i5-8365UE ( bis bis 4,1 GHz) |
|
|
Intel® Core ™ i3-8145UE ( bis bis 3,9 GHz) |
|
|
Intel® Celeron 4305UE ( bis bis 2,0 GHz) |
|
|
# der Coree |
i 3-8145UE/ Celeron 4305UE-Duo Core |
|
i 7-8665UE/i5-8365UE-Quad- Core |
|
|
Grafik |
Intel® UHD-Grafik 610-Celeron 4305UE |
|
Intel® UHD-Grafik 620 |
|
|
VPU |
Optional über M.2 2280, mPCIe , 100-Pin |
|
FPGA |
Intel® FPGA Altera MAX 5 |
|
MCU |
STM32 |
|
System Erinnerung |
4GB |
|
8 GB |
|
|
16 GIGABYTE |
|
|
Speicherkapazität _ |
64 GB |
|
BIOS |
UEFI |
|
RTC |
Ja |
|
WAKE-ON-LAN ( WOL ) |
Ja |
|
WATCHDOG-TIMER |
Ja |
|
PXE |
Ja |
|
kompatibel Betriebs System |
Microsoft Windows 10 voll Version , Linux ( ubilinux , Ubuntu, Yocto ), Android. |
|
Vorinstalliert Betriebs System |
Wahlweise Windows 10 |
|
Leistung Erfordernis |
12~60V DC-IN ( abschließbar Stecker ) |
|
Leistung liefern Typ |
AT/ATX ( Standard- AT- Modus ) |
|
Leistung Verbrauch ( typisch ) |
26 W |
|
Abmessungen (L x B) |
132 x 190 x 103 mm |
|
Montage |
VESA- Montage Teller inbegriffen |
|
Betriebstemperatur _ |
-4 °F ~ 158 °F (-20 °C ~ 70 °C) |
|
Lagertemperatur _ |
-40 °F ~ 176 °F (-40 °C ~ 80 °C) |
|
Betriebsfeuchtigkeit _ |
0 % ~ 90 % relativ Feuchtigkeit , nicht kondensierend |
|
Zertifizierung |
CE/FCC-Klasse A |
|
Kühlung |
Lüfterlos |
|
Zubehör |
Thermal- Block für AI Core XM2280 Erweiterung |
|
Herkunftsland _ |
Taiwan |
|
Langlebigkeit |
2031 |
|
Anzeige |
|
|
HDMI |
1 (HDMI 2.0) |
|
DP |
1 (DP 1.2 ） 4K bei 60 Hz |
|

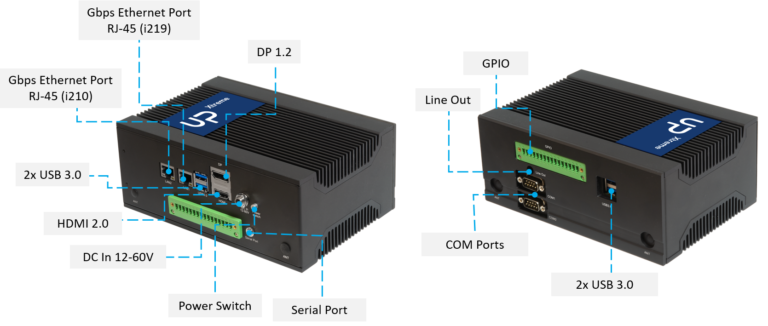

E/A |
|
|
Audio |
Audio Ausgang / Mikrofoneingang _ |
|
USB |
4x USB3.0 ( Typ A) |
|
Serieller Anschluss |
2x RS232/422/485 |
|
HDD -Schnittstelle |
1 x SATA 3.0 |
|
Erweiterungssteckplatz |
1x M.2 2280 B+M- Schlüssel |
|
1x M.2 2230 E- Schlüssel |
|
|
1x mPCIe |
|
|
40-poliger GP- Bus |
1 über Phönix 1 |
|
100-poliger GP- Bus |
1 |
|
SIM-Steckplatz |
1 |
|
Andere |
Phoenix 1: 3V3, 5V, GND, I2C, GPIO x8, PWM x2 |
|
Phoenix 2:3V3, GND, I 2C, GPIO , CAN RS & TX, ADC x7 |
|
|
Konnektivität |
|
|
Ethernet |
2 x GbLAN (1x Intel i210, 1x Intel i219) |
|
WLAN 5/6 |

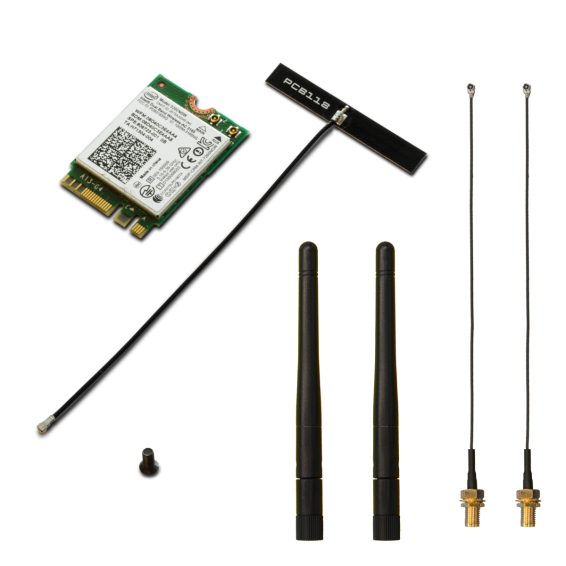

optional ( über . M.2 2230 ) |
|
Bluetooth |
optional ( über . M.2 2230 ) |
|
LTE/4G/5G |
optional ( über . mPCIe ) |
Erweiterungen
|
|

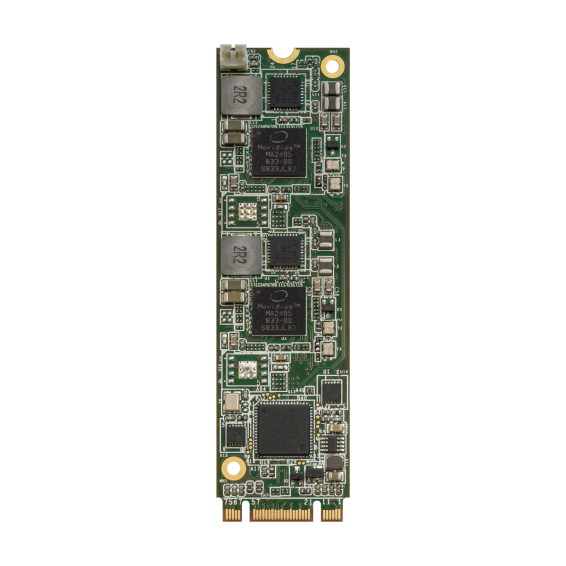

KI- Hardwarebeschleuniger mit 2x Intel® Movidius ™ Myriad ™ X |
|
|
|
|
|

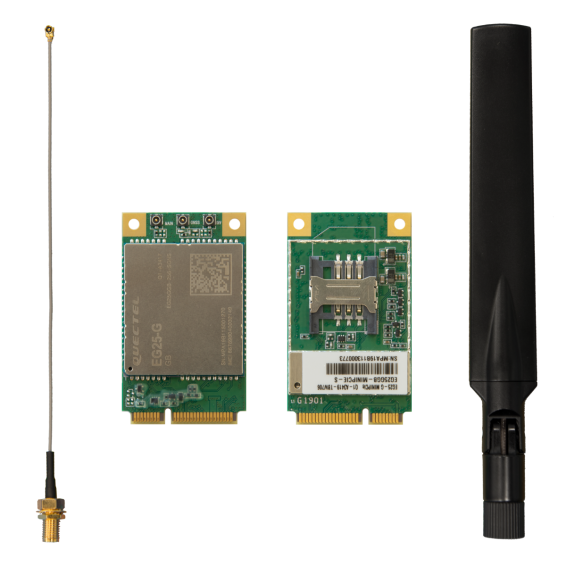

mPCIe LTE - Modul - Kit (global) Quectel 4G LTE CAT4 Globales Modul EG-25G Mini PCIe mit HF-Kabel, LTE-Vollband und GPS - Antenne |
Was kannst du erreichen mit UP Xtreme ?
UP Xtreme Serie richtet sich an Industrie , IoT , Automatisierung und Robotik Branchen und _ viel mehr . UPscaling irgendein Anwendung das braucht mehr CPU -Leistung , Speicher Kapazität und reichen I/ O's ist alles möglich Danke zu das extrem Leistung von UP Xtreme . Als der Ferrari der UP- Familie bezeichnet, ist der Kraft von UP Xtreme geht hoch bis 4,4 GHz, gewährleistet das du wirst noch nie haben zu beklagen zu haben geringe CPU -Leistung . Hoch Die Xtreme -Serie ist intelligent genügend zu KI- Anwendungen handhaben und kompakt genügend eingesetzt werden bei _ _ Edge . Beginnen Sie mit der Entwicklung der UP Xtreme Serie und dein Projekt wird Produktion sein im Handumdrehen fertig . UP Xtreme Brücken das Lücke zwischen Entwicklung und Masse Produktion .
Vertikal Märkte
Block Diagramm
UP Xtreme Produktbestellcodes:
» UPX-WHLCR-A20-04064
» UPX-WHLI3-A20-08064
» UPX-WHLI5-A20-08064
» UPX-WHLI7-A20-16064
» UPX-WHLI7C1-A20-16064
