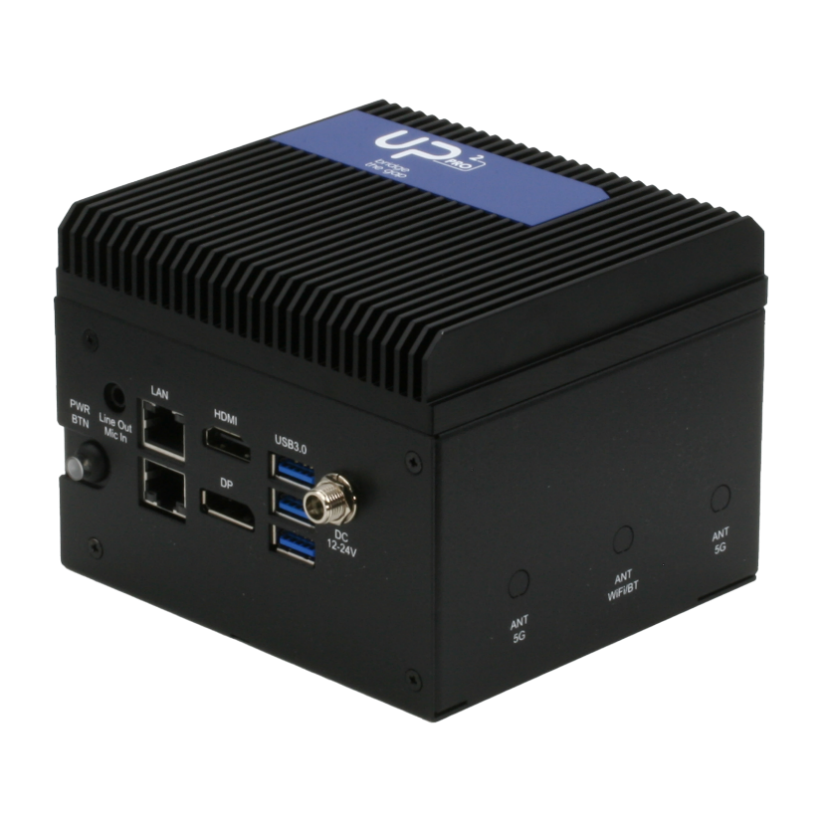

UP Squared Pro
5G- Unterstützung
UP Squared Pro
Nach das Erfolg von UP² , einer offiziellen Intel AI & IoT - Plattform , wir geben Sie das UP Squared Pro . Basierend auf der neueste Generation Prozessoren zum Intels Plattform ( früher Apollo Lake) ist UP Squared Pro neueste Zusatz zu unser breit Sortiment an UP - Produkten . Es ist gebaut zum industriell verwenden mit mehreren Serien Ports , mehrere LAN- Ports , 5G - Unterstützung und verschiedene M.2 -Erweiterungen Schlitze . Ermöglichen nächste Generation Automatisierung und KI- Lösungen mit erweitert Anzeige Leistung und neueste Media - Hardwarebeschleunigung mit KI - Beschleunigern , angetrieben durch Verlängerung Fähigkeiten zu Intel® Movidius ™ Myriad ™ X bzw das kommenden Intel Movidius ™ - Chip .
UP Squared Pro ist in der Lage , dies bereitzustellen Schnelligkeit , Intelligenz u _ Flexibilität zu industrielles Niveau Internet der Dinge Anwendungen mit heftig Medien wird bearbeitet Fähigkeiten , während Auch Sein äußerst stromsparend . Es ist entworfen zu Angebot schnell und einfach Lösungen Rechts aus das Installation bis um das Einsatz Prozess .
Entfesseln das Zukunft der Industrie Automatisierung und KI- Vision mit 5G- Konnektivität und nehmen dein Edge Lösungen zu das PRO -Level .
Mit Intel -Prozessoren , FPGAs und Beschleuniger , liefern energieeffizient Leistung und spezialisiert Fähigkeiten zum Neu industriell verwenden Fälle durch Angebot perfekt Lösungen zum Automatisierung , Robotik , Drohnen , maschinelles Sehen und Internet der Dinge .
|
|
Intel® Titanium - Partner |
|
|
Leistung Effizient Entfesseln das Leistung von Intel Atom® Prozessor / Intel® Celeron ® Prozessor / Intel® Pentium® Prozessor , früher Apollo Lake , diese Intel Atom®-, Celeron®- und Pentium® - Prozessoren sind verfügbar mit hoch zu Quad-Core , 14-nm - Prozessoren läuft auf _ bis 2,5 GHz. Mit das UP 2 Pro -Angebot effizient und mächtig Kante Intelligenz zum Internet der Dinge Lösungen . Es ermächtigt
|
|
|
Industriell & Sicher UP² Pro ist gemacht zum industriell verwenden und kommt mit 12V-24V (DC-in) abschließbar Energie Stecker .

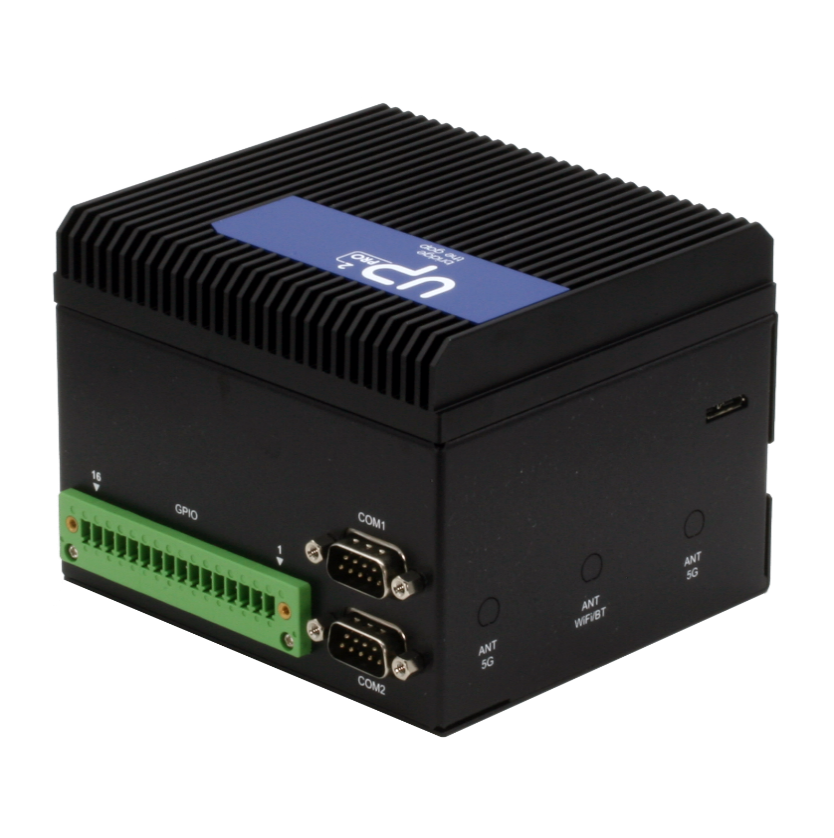

Bietet begrenzt maximal Latenz zum geplant Verkehr durch geschaltete Ethernet- Netzwerke über Time- Sensitive Networking (TSN). TSN- Hardware-TPM 2.0 an Bord . Industrielle I/ Os : COM - Ports (2x RS232/422/485), HDMI 1.4b, DP 1.2 mit 4K @ 60 Hz, eDP Anzeige Anschlüsse , Ton Mic - In/ Line-Out I/O, und mehr ! |
|
|
Schnell 5G unterstützt für ultra- zuverlässig niedrig Latenz Kommunikation . Erreichen Komplett industriell Automatisierung mit fortschrittliche KI- Anwendungen erfordern mächtig Medienleistung und immersive 3D -Grafik . Nehmen Vorteil der _ neueste Media - Hardwarebeschleunigung und _ Schneller Erinnerung Geschwindigkeiten : auf auf 8 GB LPDDR4. |
|
|
KI bereit Leistungsstarke Videoanalyse _ mit mehrfacher 1080p30 Dekodierung Ströme auf hohem Niveau zu liefern Leistung zum Überwachung und andere videozentriert _ Anwendungen
|
KI bereit
Leistungsstarke Videoanalyse _ mit mehrfacher 1080p30 Dekodierung Ströme auf hohem Niveau zu liefern Leistung zum Überwachung und andere videozentriert _ Anwendungen
- Integration der Intel® Distribution des OpenVINO ™ -Toolkits zum Vision Analytik .
- Optional VPUs angetrieben von Intel® Movidius ™ Myriad ™ X (UP AI Core XM) und das kommenden Intel Movidius ™ Chip zu KI in der Industrie beschleunigen Automatisierung läuft im 5G - Zeitalter .
Erweiterung
Mit 40-poliger* HAT- Erweiterung und vielseitige I/O:
- SATA3,
- Audio- Häfen Mikrofoneingang / Lineausgang ,
- M.2 2230 E- Taste ,
- M.2 2280 M- Taste ,
- M.2 3052 B- Schlüssel
UP 2 Pro bietet nahtlos Integration , und es ist fertig zu verbinden zum 5G, KI- Beschleuniger , WLAN , Bluetooth.
( für System , Erweiterung ist von 16-Pin GPIO)
Produktionsreif rechnen System
UP Squared Pro ist produktionsbereit für mehrere vertikale Märkte zum Automatisierung , Robotik , Einzelhandel , Vision und Landwirtschaft . Das Ökosystem und Technik Gemeinschaft ist vorhanden Schwierigkeiten zu minimieren während Entwicklung dein Projekte .
System Einzelheiten
Hardware- Übersicht
- UP Squared Pro mit das leistungsstarker Intel® Apollo Lake, aufwärts bis 2,5 GHz ( Celeron® N3350 / Pentium® N4200 / Atom® x7-E3950)
- Intel® HD-Grafik
- 1x Passiv Kühlkörper
- 1x RTC- Batterie
Validierte Software
- Intel® Medien-SDK (Intel® Quick Video synchronisieren )
- Intel®- Computer Vision SDK, DirectX* 12 und OpenGL * 4.3
- Intel® Verteilung des OpenVINO ™ -Toolkits 2020.3.1 LTS
- Intel® Distribution für Python*
- MRAA- und UPM-E/ A- und Sensorbibliotheken für C++, Python*, Java* und JavaScript*
Technik Spezifikationen
UP Squared Pro Edge
|
UP Board - Version |
UP Squared Pro |
|
SoC |
Intel® Celeron® Duo Core N3350 ( bis bis 2,4 GHz) |
|
Intel® Pentium®Quad Core N4200 ( bis bis 2,5 GHz) |
|
|
Intel Atom® Quad Core x7-E3950 Prozessor ( bis bis 2,0 GHz) |
|
|
Prozessor -TDP |
6W – 12W hängt von der CPU ab |
|
VPU |
Optional über M.2 2280 |
|
Grafik |
Intel® HD Graphics 500 für Intel® Celeron® N3350 |
|
Intel® HD Graphics 505 für Intel® Pentium® N4200 / Intel Atom® x7-E3950 |
|
|
FPGA |
Intel® FPGA Altera MAX 10 |
|
System Erinnerung |
4GB |
|
8 GB |
|
|
Speicherkapazität _ |
32 GB |
|
64 GB |
|
|
BIOS |
UEFI |
|
kompatibel Betriebs System |
Microsoft Windows 10 voll Version , Linux ( Ubuntu , Yocto ) |
|
Leistung |
12V~24V DC-IN ( abschließbar Stecker ) |
|
1x Leistung Taste / LED |
|
|
Leistung liefern Typ |
AT/ATX |
|
Leistung Verbrauch ( typisch ) |
20W |
|
Betriebstemperatur _ |
0°C-60°C (32°F ~ 140°F) |
|
Lagertemperatur _ |
-40 °C ~ 80 °C (-40 °F ~ 176 °F) |
|
Betriebsfeuchtigkeit _ |
0 % ~ 90 % relativ Feuchtigkeit , nicht kondensierend |
|
Zertifizierung |
CE/FCC-Klasse A |
|
RTC |
JAWOHL |
|
HS -Code |
8471500000 |
|
Kühlung |
Lüfterlos |
|
Herkunftsland _ |
Taiwan |
|
Langlebigkeit |
2031 |
|
Anzeige |
|
|
HDMI |
1 (HDMI-1.4b) |
|
DP |
1x DP 1.2 (4K@60Hz) |
|
MIPI DSI/ eDP |
1x EDV |
|
E/A |
|
|
Audio |
1x Mikrofoneingang , |
|
1x Linie aus |
|
|
USB |
3x USB 3.0 Typ A |
|
1x USB-3.0-OTG |
|
|
UART |
2x UART ( Tx / Rx ) Debug - Port (Stiftleiste ) |
|
Serieller Anschluss |
2x RS232/422/485 |
|
HDD -Schnittstelle |
1x SATA 3.0 |
|
Erweiterungssteckplatz |
1x M.2 E- Key 2230 |
|
1x M.2 M- Schlüssel 2280 |
|
|
1x M.2 B- Schlüssel Co-Lay 3042/3052 |
|
|
SIM-Steckplatz |
1 |
|
Andere |
Infineon TPM SLB9670 an Bord |
|
Konnektivität |
|
|
Ethernet |
2 x GbLAN (Intel i210 AT) unterstützen TSN |
|
W-lan |
Optional ( über M.2 2230) – Intel® AC9260 -Karte |
|
Bluetooth |
Optional ( über M.2 2230) – Intel® AC9260 -Karte |
|
LTE/4G/5G |
Optional ( über M.2 3042/3052 B co-lay ) |
|
Paket |
|
|
Nettogewicht _ |
763,8g |
|
Grob Gewicht |
TBC |
|
Produktdimension _ |
117 x 106,5 x 88,8 mm (4,60″ x 4,19″ x 3,49″) |
Erweiterungen
Was kannst du erreichen mit dieser Bausatz?
Industrielles 5G – Orchestrierung zwischen 5G und Industrie Automatisierung
Dieses Brett kommt mit 5G- Konnektivität die ermöglicht Ultra- Low Latenz und zuverlässig Übertragung von Daten über das in Verbindung gebracht Massen von IoT Geräte . Die Intel Atom® Prozessor 3900 Serie Auch bietet an außergewöhnlich Effizienz mit Echtzeit - Videoanalyse an der Kante zum Entwickler verwenden das Intel® SDK für OpenCL ™ -Öffnung Neu Gelegenheiten zum Medienreich Anwendung Ingenieure .
Kombiniert mit Intel AI Accelerator und Intel® Distribution des OpenVINO ™ -Toolkits beschleunigt es Computer Vision (Lebenslauf) und Deep - Learning -Inferenz aus Edge zu Wolke. Es Auch bietet an vortrainiert Modelle und _ voroptimiert Coree zu Zunahme Leistung für KI.
Wenn 5G und KI kombiniert werden mit Industriell Automatisierung , du ultraschnell werden _ Geschwindigkeit und umfassende KI- Analyse mit niedrig Latenz über das in Verbindung gebracht Internet der Dinge Geräte nahtlos . Dies beinhaltet Erweiterte mobile Anwendungen in der Fertigung und Wartung , sowie autonom _ Fahrzeuge oder AMRs in Logistik- , AR- und VR - Anwendungen .
Industriell Automatisierung
- 12 V – 24 V DC -Eingang bereit zum industriell verwenden
- Die Unterstützung für TPM 2.0 an Bord
- Ermöglicht Massiver Maschinentyp _ Kommunikation ( mMTC )
- Extrem zuverlässig Niedrig Latenz Kommunikation mit Enhanced Mobile Broadband ( eMBB ) über 5G
Robotik
- E/A -Schnittstellen umfassen USB 3.0 OTG, USB 3.2 Typ- A, Intel® Ethernet-Controller i210 und HDMI 1.4b
- 40-poliger GP- Bus gibt das Flexibilitäten zu verschiedene Sensoren anschließen _ _ und zeigt
- Hohe Rechenleistung und Grafik Fähigkeit mit niedrig Energie Verbrauch , perfekt zum AMRs ( Autonomer mobiler Roboter)
- 5G der nächsten Generation aktiviert Robotik erreichen niedrig Latenz und nahtlos Lösungen
Einzelhandel
- Schneller und mehr effiziente Videoanalyse _ zu Hebelkraft Ende des Benutzers Einkaufen Verhalten
- 5G aktiviert niedrig Latenz Kommunikation für CMS- Inhalte Aktualisierung
- KI und Internet der Dinge aktiviert zum besser logistisch Operationen und Marketingstrategien _
- Kommt mit HDMI 1.4b, DP 1.2 mit 4K @ 60 Hz und eDP Anzeige Häfen
- Audio Mikrofoneingang / Lineausgang zum extern Audio- Verbindungen
Vision
- Leistungsstarke CPU und VPU mit verbessert Kommunikation Fähigkeiten
- Unterstützt ÖffneVINO zum Verbesserte KI in Objekt/ Einbruch Erkennung , Gesicht Erkennung und Überwachung
- 5G aktiviert zum zukünftigen Smart Industries und Städte
- Verbessert Anwendungen in AR und 3D Vision Leistung Motoren mit schnellere Grafikkarte
Landwirtschaft
- Zunahme landwirtschaftlich Gewinne durch verbinden dein Internet der Dinge Geräte zum Kontrolle und Management
- Erweitern Ertragsrate durch KI - Vision und Einsatz von AMRs
- Verbessern Nachhaltigkeit von Land und Vieh durch verwenden Clever landwirtschaftlich Analytik
Block Diagramm
UP Squared Pro Produktbestellcodes:
» UPN-APLC2F-A10-0232
» UPN-APLC2F-A10-0432
» UPN-APLP4F-A10-0432
» UPN-APLP4F-A10-0864
» UPN-APLX7F-A10-0464
