Leistung effizient

Intel Atom® x5-E3930, x5-E3940, x7-E3950 Prozessoren ( früher Apollo Lake), 64 Bit hoch bis 2,0 GHz. Das interne GPU ist die neueste Intel Gen 9 HD 500 mit hoch bis 18 Ausführung Einheiten hoch bis 650MHz extrem zu liefern hohe 3D- Grafik Leistung .

Erweiterbar

Das duales 100-Pin- Docking Verbinder erlaubt Sie zu Stapel Erweiterung Module wie die _ Net Plus Ethernet -Erweiterung . Neben vier RJ-45- Ports mit jeder ein Individuum Vernetzung chip , du Auch eine zusätzliche bekommen mPCI -e- Steckplatz und SATA -Anschluss .

Ein- und Ausgangsschalter für Personen

Wir ein OpenSource gemacht Personen Zählen Anwendung was bieten kann Belegung in Echtzeit Statistik in der Öffentlichkeit Bereich . Mit API, die Live-Status Wille Auch Update im Internet , also das können wir vermeiden hetzen hinein überlaufen Läden .

1) Prozessor

10) Leistung Taste

2) DDR4-L

11) 1x DSI/ eDP

3) RTC -Batterie Verbinder

12) 2x USB2.0, 1x UARTO

4) BIOS-Programmstift

13) WLAN / Bluetooth

5) Systeme Anzeige- LED

14) 100-Pin- Docking Stecker A

6) Mikro-USB3.0

15) eMMC

7) USB3.0

16) 1x MIPI-CSI (4 Spuren )

8 ) Anzeigeport

17) 1x MIPI-CSI (2 Spuren )

9) 12 V DC- Eingangsleistung Jack

18) 100-Pin- Docking Stecker B

UP Board - Version

UP Core Plus

SoC

Intel Atom® x5-E3930 ( bis bis 1,80 GHz)

Intel Atom® x5-E3940 ( bis bis 1,80 GHz)

Intel Atom® x7-E3950 ( bis bis 2,00 GHz)

VPU

N / A

Grafik

Intel® HD-Grafik 500-E3930/E3940

Intel® HD-Grafik 505-E3950

FPGA

N / A

System Erinnerung

2GB

4GB

8 GB

Speicherkapazität _

32 GB

64 GB

128 GB

BIOS

UEFI

kompatibel Betriebs System

Microsoft Windows 10 voll Version , Linux ( ubilinux , Ubuntu, Yocto ), Android

Leistung

12 V DC-Eingang @ 4 A -6 A 5,5/2,1-mm- Buchse

1x Leistung Taste / LED

Leistung liefern Typ

AT/ATX ( Standard- AT- Modus )

Leistung Verbrauch ( typisch )

18W

Betriebstemperatur _

0°C-60°C (32°F ~ 140°F)

Lagertemperatur _

-40 °C ~ 80 °C (-40 °F ~ 176 °F)

Betriebsfeuchtigkeit _

0 % ~ 90 % relativ Feuchtigkeit , nicht kondensierend

Zertifizierung

CE/FCC-Klasse A

RTC

JAWOHL

HS -Code

8473308000

Kühlung

Lüfterlos

Herkunftsland _

Taiwan

Langlebigkeit

2031

Anzeige

HDMI

N / A

DP

1 (DP 1.2 ） 4K bei 60 Hz

MIPI DSI/ eDP

1x MIPI-CSI 2- Spur

1x MIPI-CSI 4- Spur

E/A

Audio

I2S - Audioanschluss

USB

2x USB 2.0 Stiftleiste

1x USB 3.0 Typ A

1x USB 3.0 OTG Micro B

UART

2x UART ( Tx / Rx ) Debug - Port (Stiftleiste )

Serieller Anschluss

N / A

HDD -Schnittstelle

N / A

Erweiterungssteckplatz

2x 100-Pin- Docking Verbinder

SIM-Steckplatz

N / A

Konnektivität

Ethernet

N / A

W-lan

WLAN 802.11ac /a/b/g/n (AMPAK.AP6355SD )

Bluetooth

Bluetooth 4.0 (BLE)

LTE/4G/5G

N / A

Paket

Nettogewicht _

134,5 g

Grob Gewicht

192,9 g

Produktdimension _

56 mm x 90 mm (2,2" x 3,5")

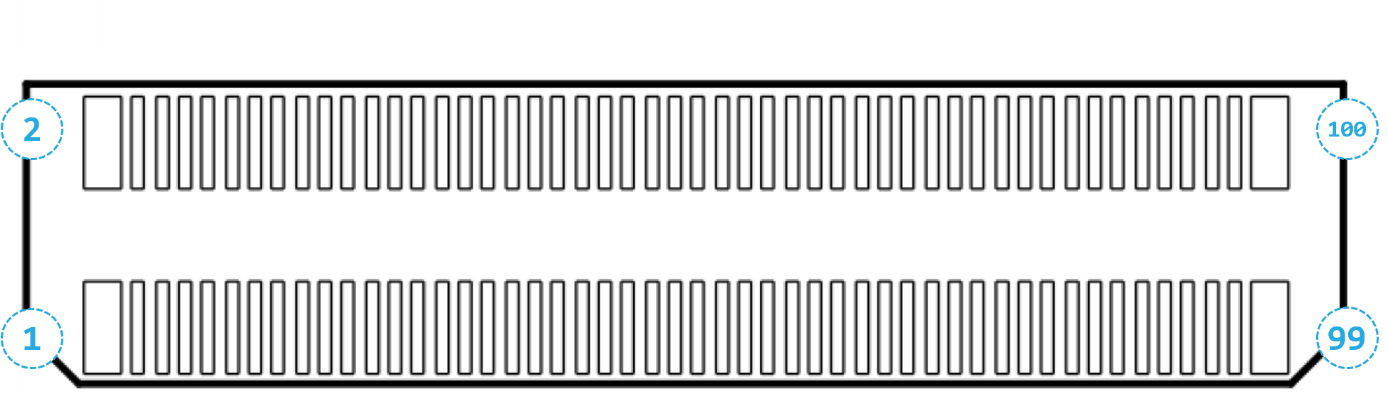

1) 5V
2) 5V3) 5V4) 5V5) 5V6) 5V7) 5V8) 5V9) GND10) GND11) PMU_RSTBTN_N12) LPSS_UART1_RTS13) PMU_PWRBTN_N14) LPSS_UART1_CTS15) PM_SLP_S3#_3P316) LPSS_UART1_TXD17) PCIE_CLKREQ3#18) LPSS_UART1_RXD19) PCIE_WAKE3_N20) GND21) GND22) CPU_prog_JTAG_TDO
23) SIO_SPI_0_TXD24) CPU_prog_JTAG_TMS
25) SIO_SPI_0_RXD

26) HDMI1_CEC_D
27) SIO_SPI_0_CLK28) CPU_prog_JTAG_TCK
29) SIO_SPI_0_FS030) CPU_prog_JTAG_TDI
31) SIO_SPI_0_FS132) ISH_GPIO_033) GND34) ISH_GPIO_135) LPC_R_AD036) ISH_GPIO_237) LPC_R_AD138) ISH_GPIO_339) LPC_R_AD240) ISH_GPIO_441) LPC_R_AD342) ISH_GPIO_543) GND44) ISH_GPIO_645) AVS_I2S2_MCLK46) PWM047) AVS_I2S2_WS_SYNC48) PWM149 ) AVS_I2S2_SDI50) Masse

51) AVS_I2S2_SDO
52) I2C_SDA653) GND54) I2C_SCL655) PCIE_P5_USB3_P2_TXP56) GND57) PCIE_P5_USB3_P2_TXN58) AVS_I2S2_BCLK59) GND60) BT_HOST_WAKE61) PCIE_P5_USB3_P2_RXP62) GND63) PCIE_P5_USB3_P2_RXN64) USB2_DP265) GND66) USB2_DN267) PCIE_REFCLK3_P68) GND69) PCIE_REFCLK3_N70) nSTATUS
71) GND72) GND73) I2C_SDA074) ISH_GPIO_775) I2C_SCL0

76) ISH_GPIO_8
77) GND78) ISH_GPIO_979) I2C_SDA180) ISH_GPIO_1081) I2C_SCL182) ISH_GPIO_1183) GND84) ISH_GPIO_1285) I2C_SDA586) ISH_GPIO_1387) I2C_SCL588) ISH_GPIO_1489) GND90) PMIC_IRQ_N91) LPC_FRAME_R92) FPGA_CLR93) LPC_R_CLKOUT094) GND95) LPC_CLKRU_N96) FPGA_RST97) INT_SERIRQ_R98) FPGA_OE99) CONFIG_SEL100 ) FPGA_fw_reload

1)
+12v 2) +12v3) +12v4) +12v5) +12v6) +12v7) +12v8) +12v9) DDI0_HPD10) PM_SLP_S3#_3P311) GND12) GND13) DDI0_TXP_116) DDI0_TXP_015) DDI0_TXP_116) DDI0_TXP_015) DDI0_TXP_116)) ) DDI0_TXP_321) DDI0_TXN_222) DDI0_TXN_323) GND24) GND25) DDI0_AUXP

26) DDI0_DDCCLK
27) DDI0_AUXN28) DDI0_DDCDATA29) GND30) GND31) PCIE_REFCLK0_P32) PCIE_REFCLK1_P33) PCIE_REFCLK0_N34) PCIE_REFCLK1_N35) GND36) GND37) PCIE_RXP038) PCIE_RXP139) PCIE_RXN040) PCIE_RXN141) GND42) GND43) PCIE_TXP044) PCIE_TXP145) PCIE_TXN046) PCIE_TXN147) GND48) GND49) PCIE_REFCLK2_P50 ) PCIE_P3_USB3_P4_TXP

51) PCIE_REFCLK2_N
52) PCIE_P3_USB3_P4_TXN53) GND54) GND55) PCIE_TXP256) PCIE_P3_USB3_P4_RXP57) PCIE_TXN258) PCIE_P3_USB3_P4_RXN59) GND60) GND61) PCIE_RXP262) SATA_P1_USB3_P5_RXN63) PCIE_RXN264) SATA_P1_USB3_P5_RXP65) GND66) GND67) PCIE_P4_USB3_P3_TXP68) SATA_P1_USB3_P5_TXN69) PCIE_P4_USB3_P3_TXN70) SATA_P1_USB3_P5_TXP71) GND72) GND73) PCIE_P4_USB3_P3_RXP74) SATA_RXN075 ) PCIE_P4_USB3_P3_RXN

76) SATA_RXP0
77) GND78) GND79) USB2_DP380) SATA_TXP081) USB2_DN382) SATA_TXN083) GND84) GND85) USB2_DP486) USB2_DP587) USB2_DN488) USB2_DN589) GND90) GND91) PWRON_PNLVDDEN92) SATA_LED_N93) PLTRST_PNLBKLEN94) DDI0_BKLTCTL95) PCIE_WAKE0_N96) PCIE_CLKREQ0#97) PCIE_WAKE1_N98) PCIE_CLKREQ1 #99) PCIE_WAKE2_N100) PCIE_CLKREQ2#

ANWENDUNGSÜBERSICHT

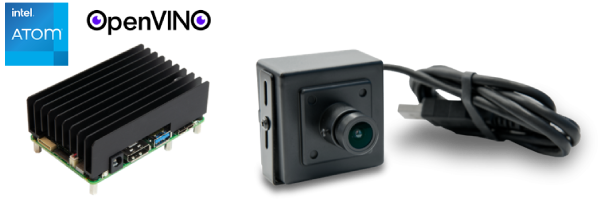

Hardware

• UP Core Plus mit Intel® Atom™ Quad Core Prozessor und Intel® HD-Grafik
• 2 USB-HD-Webcam

Software Stapel

• Ubuntu* 18.04 LTS
• Intel® Distribution von OpenVINO ™ Toolkit 2019 R3 Release
• OpenCL ™ Runtime Paket ( siehe Intel® Distribution of OpenVINO ™ Toolkit Setup on Linux)
