Mächtig

Angetrieben von Intel® Atom™ x5-Z8350 QuadCore 1,44 /1,92 GHz 64-Bit-CPU, UP Core kommt mit mit 2/4GB RAM, 32GB/64GB eMMC 5.0, 2 x USB 2.0, USB 3.0, HDMI, DSI/ eDP , 2 x MIPI-CSI mit Unterstützung für 2M Pixel Kamera und 8 Megapixel Kamera , WLAN 802.11 b/g/n, Bluetooth 4.2 mit Ampak AP6214 an Bord.

Kleinste Quad-Core- x86-SBC

Es ist kleiner als ein Post-it, und es kann erweitert werden oder gestapelt zu erweitern viele mehr Funktionalitäten . Seien Sie auf eine begrenzte Größe von 56,5 x 66 mm vorbereitet zu Erfahrung das unbegrenzt Möglichkeiten von UP Core .

Erweiterbar

Auf der Auf der Unterseite des UP Core befindet sich ein 100-Pin-I/O -High-Speed Erweiterung Verbinder mit UART, SPI, 2x USB HSIC, PCI-Express, GPIO, Intel Sensoren Hub , SDIO und 5V Power . Dies Genehmigungen Benutzer zu erweitern das Funktionen , leicht Entwicklung Brauch Erweiterung Bretter .

1) Reset-Taste

11) Netzschalter

2) Reset-Taste für Kippschalter

12) 1x MIPI-CSI (2-spurig)

3) RTC-Batterieanschluss

13) 1x DSI/eDP

4) BIOS-Reflash-Pin

14) 2x USB2.0, 1x UARTO

5) Lüfterleistung

15) Intel Atom® x5-Z8350-CPU

6) DDR3-L

16) 100-poliger Docking-Anschluss

7) WiFi/Bluetooth-Antenne

17) eMMC

8) USB-3.0

18) 1x MIPI-CSI (4-spurig)

9)HDMI 1.4a

19) WLAN/Bluetooth

10) 5-V-DC-Eingangsbuchse

UP Board - Version

UP Core

SoC

Intel Atom® x5-Z8350 ( bis bis 1,92 GHz)

VPU

N / A

Grafik

Intel® HD 400-Grafik

FPGA

N / A

System Erinnerung

1 GB

2GB

4GB

Speicherkapazität _

16 GIGABYTE

32 GB

64 GB

BIOS

UEFI

kompatibel Betriebs System

Microsoft Windows 10 voll Version , Linux ( ubilinux , Ubuntu, Yocto ), Android

Leistung

5 V DC-Eingang @ 4 A 5,5/2,1-mm- Buchse

1x Leistung Taste / LED

Leistung liefern Typ

AT/ATX ( Standard- AT- Modus )

Leistung Verbrauch ( typisch )

13W

Betriebstemperatur _

0°C-60°C (32°F ~ 140°F)

Lagertemperatur _

-40 °C ~ 80 °C (-40 °F ~ 176 °F)

Betriebsfeuchtigkeit _

0 % ~ 90 % relativ Feuchtigkeit , nicht kondensierend

Zertifizierung

CE/FCC-Klasse A

RTC

JAWOHL

HS -Code

8473308000

Kühlung

Lüfterlos

Herkunftsland _

Taiwan

Langlebigkeit

2024

Anzeige

HDMI

1 ( HDMI1.4a )

DP

N / A

MIPI DSI/ eDP

1x EDV

E/A

Audio

I2S - Audioanschluss

USB

1x UB3.0 Typ A

2x USB2.0 Stiftleiste

UART

2x UART ( Tx / Rx ) Debug - Port (Stiftleiste )

Serieller Anschluss

N / A

HDD -Schnittstelle

N / A

Erweiterungssteckplatz

100-Pin- Docking Verbinder

SIM-Steckplatz

N / A

Konnektivität

Ethernet

N / A

W-lan

WLAN 802.11 b/g/n bei 2,4 GHz (AMPAK.AP6214A)

Bluetooth

Bluetooth 4.0 (BLE)

LTE/4G/5G

N / A

Paket

Nettogewicht _

52,5 g

Grob Gewicht

74,2 g

Produktdimension _

56,5 mm x 66 mm (2,2″ x 2,5″)

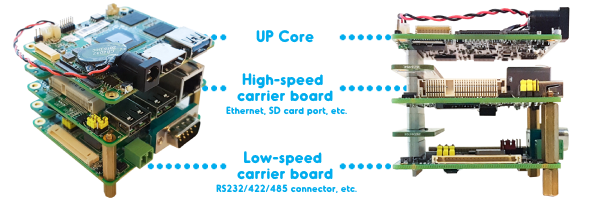

AUF Hochgeschwindigkeit Trägerplatine Für 1x GbLAN
Port , 1x PCIe Switch , 1 x HSIC für USB auf 3x USB - Anschlüsse 　( 1x Minicard , 2x Anschlüsse ), 1x Minicard , 2x USB 2.0 usw.

Gestaltungsleitfaden _

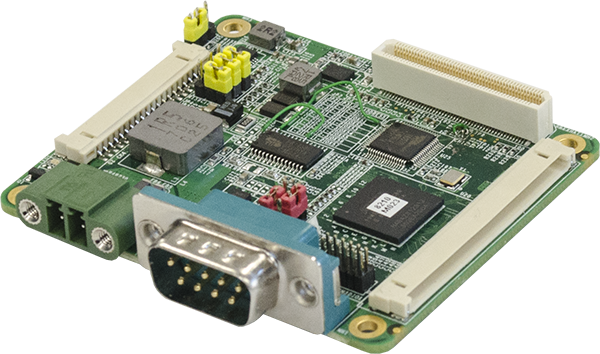

AUF Niedrige Geschwindigkeit Trägerplatine Für RS232
/422/485, 1x horizontaler 30-Pin- Wafer Kasten Header für HAT 40-Pin IO　( GPIO, UART, I2C, SPI, PWM, I2S) usw

Gestaltungsleitfaden _

• Hochgeschwindigkeit _ Trägerplatte _

• Langsame Geschwindigkeit Trägerplatte _
