Mächtig

Die UP Board Serie wird mit Strom versorgt von Intel Quad Core Atom X5-8350, der kombiniert hoch Leistung und niedrig Energie Verbrauch . Es ist ein 64-Bit -Quad-Core SoC mit nur 2W SDP und Taktung hoch bis 1,84 GHz.

Das interne GPU ist die neue Intel Gen 8 HD mit 12 Ausführung Einheiten hoch bis 500 MHz , die liefert äußerst hohe 3D- Grafik Leistung .

Flexibel

Die UP Board Serie verfügt über 40 GPIO mit der gleichen Stecker- und Pin-Definition wie Raspberry PI2, was den Herstellern die Freiheit lässt, ihre Abschirmung aufzubauen.

Die CPU wird von Android 5.0 Lollipop, Microsoft Windows 10 und Linux unterstützt und durch die UP-Community aktiviert.

Industriell

Die UP Board Serie hat einen Standard Industrie -PC- Betrieb Temperatur Bereich von 32-104 F (0-60 C) , wodurch es flexibel ist zum irgendein Anwendungen .

Die UP Board Serie hat eine Lebensdauer von 3 Jahren geben Sie viel Zeit dazu machen dein eine Realität projizieren .

Kompakt

UP Board Serie ist die ungefähre Höhe eines Kredits Karte . Mit einem Gehäuse von 5-10 $ könnte das UP Board werden das kleinster Desktop-PC der Welt . Es ist Kompakte Größe bedeutet , dass es eingesetzt werden kann für eine Reihe von Anwendungen auf der Edge .

Gemeinschaft Unterstützt

Bei der Herz von UP, Lügen unsere Online-UP- Community . Es besteht aus Benutzern und Entwickler wer pro-aktiv Unterstützung und Teilen Wissen mit jeder Sonstiges zu Hilfe Projekte auf den Weg bringen zum Leben. Technischer Support , Downloads und _ Problem Schießen sind verfügbar in der UP Community .

Produktionsreif rechnen System

Die UP Board  -Serie ist produktionsbereit zum anders Domänen und Produkte wie Robotik , Drohne , Bildverarbeitung , Smart Home , Bildung , Digital Beschilderung , Internet der Dinge .

1) 40-poliger GP- Bus

11) Leistung Taste Waffel

2) CPLD- Header

12) Leistung Taste Wafer ( Schalter )

3) DDR3L Speicher

13) RIC- Keramik

4) 2 x USB 2.0

14) 1x MPL-CSI

5) 2 x USB 2.0

15) 1xDSL 1x eDP

6) 1x Gb-Ethernet

16) 2x USB 2.0, 1x UART Stiftleiste

7) USB-3.0-OTS

17) Intel x5-Z8350

8) 1 x HDMI

18) DDR3L

9) 5-V - Gleichstrombuchse

19) eMMC

10) Pinneder zurücksetzen

SoC

Intel® Atom™ x5-z8350 ( bis zu 1,92 GHz)

# der Coree

Quad Core

Grafik

Intel® HD 400-Grafik

FPGA

Intel® FPGA Altera Max V für 40-poligen GP- Bus

System Erinnerung

1 GB

2GB

4GB

Speicherkapazität _

16 GIGABYTE

32 GB

64 GB

BIOS

UEFI

RTC

Ja

WAKE-ON-LAN ( WOL )

Ja

WATCHDOG-TIMER

Ja

PXE

Ja

kompatibel Betriebs System

Microsoft Windows 10 voll Version , Linux ( ubilinux , Ubuntu, Yocto ), Android

Leistung Erfordernis

5 V DC-Eingang @ 4 A 5,5/2,1-mm- Buchse

Leistung liefern Typ

AT/ATX ( Standard- AT- Modus )

Leistung Verbrauch ( typisch )

13W

Abmessungen (L x B)

3,37 Zoll x 2,22 Zoll (85,6 mm x 56,5 mm)

Betriebstemperatur _

0°C ~ 60°C (32°F ~ 140°F)

Lagertemperatur _

-40 °F ~ 176 °F (-40 °C ~ 80 °C)

Betriebsfeuchtigkeit _

0 % ~ 90 % relativ Feuchtigkeit , nicht kondensierend

MTBF ( Stunden )

270.599 Stunden

Zertifizierung

CE, FCC-Klasse A

Kühlung

Lüfterlos

Zubehör

1x RTC -Batterie

1x passiv Kühlkörper

Herkunftsland _

Taiwan

Langlebigkeit

2024

Anzeige

HDMI

1 ( HDMI1.4a )

MIPI DSI/ eDP

MIPI DSI/ eDP

E/A

Audio

I2S - Audioanschluss

USB

4 x USB2.0-Anschluss Typ A

2x USB2.0 Stiftleiste

1 x USB 3.0 OTG Micro B

UART

2 x UART ( Tx / Rx ) Debug - Port (Stiftleiste )

40-poliger GP- Bus

1

MIPI-CSI

1x MIPI-CSI 2- Spur

Konnektivität

Ethernet

1 x GbLAN ( Realtek RTL8111G-CG)

Bluetooth-Kit mit Antenne

Dieses Bluetooth-Kit verbindet mit UP Board  über USB-Pin -Header Kabel

Wifi-Kit für UP

Dies WiFi -Kit verbindet mit UP Board  über USB-Pin -Header Kabel .

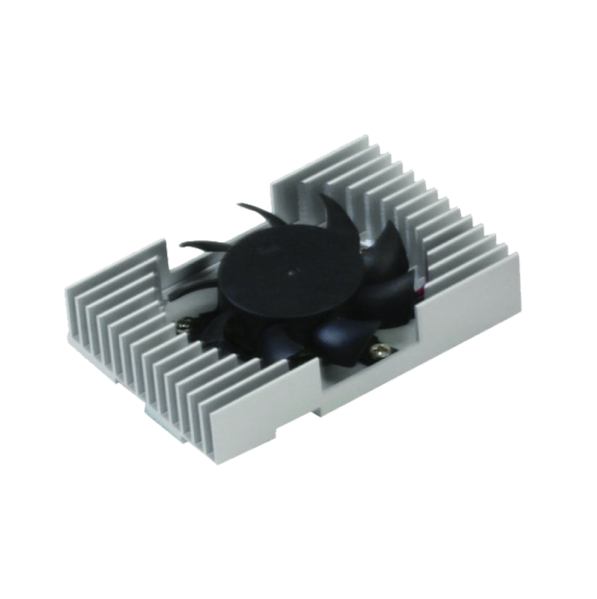

Aktiver Kühlerlüfter _

Aktiver Kühler für UP Board  und UP Core Board  zu erhalten das Beste Leistung .

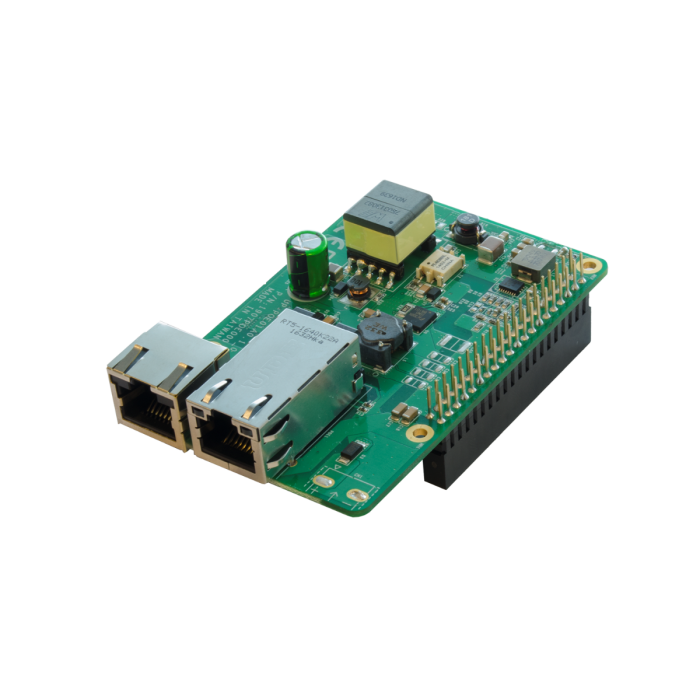

PoE - Erweiterungsmodul

Leistung hoch Ihr UP und UP Squared Board mit PoE Erweiterung über 40-poligen GP- Bus .

UP ABS Expandieren Chassis
UP ABS erweitert Fahrgestell , Design für UP+ Erweiterung Module .

Leistung Adapter für UP/UPC
5V@4A Netzteil mit Austauschstromeingang – UK, EU, US/ AUS und CN
